下位机

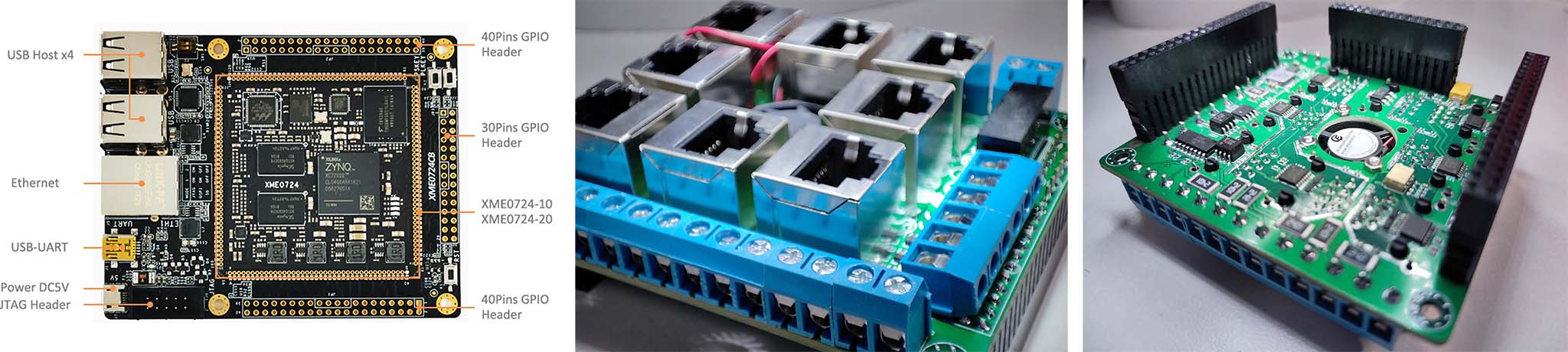

下位机按上位机指令根据传送带脉冲等触发相机，完成刨花板的缺陷分选任务。本次下位机不连接阀板，是由PLC翻板机的机械装置作为执行器，对木板进行分选。采用的硬件是Microphase的XME0724CB ZYNQ开发板，具体核心板型号为XME0724-10，到手后记得把各排插针焊一下，如左图：

为了供电稳定，采用叠板给底板5V供电，由底板输出3.3V供回给叠板，叠板就是IO扩展板，将IO扩展板插在底板排针上，叠起来，因此称为叠板，如上图中和上图右。

IO扩展版提供了

• 1个12V电源输入
• 4个相机触发，本次项目为2个相机触发，其余冗余
• 1个ZYNQ散热风扇接口
• 6个编码器或IO输入，本次项目为1个编码器输入、1个物体传感器输入，其余冗余
• 8个阀板接口，本次项目没有用到

接线时，12V电源连接到IO扩展板的电源接口，相机线应连接相机触发接口TRIG1、TRIG2和对应的GND接口，编码器线应连接在编码器输入接口E1和对应的GND接口，物体传感器应连接输入接口E3和对应的GND接口。注意底板不连接任何外部电源。

开发和部署说明见doc/develop_and_deploy.md

目录结构

• doc为说明文档，包括开发和部署细节、硬件设计的描述等

  • develop_and_deploy.md为开发和部署说明，首先看这个文档
  • hardware_description.md为PL端逻辑设计说明，阐述了硬件工作的整体流程
  • pl_reference_mannual.md为PL端逻辑在AXI总线上映射的寄存器参考手册
  • sim_uppermachine_manual.md为模拟上位机运行的参考手册

• script为配置系统、安装环境、安装可执行文件、卸载可执行文件等的脚本

  关于脚本的使用，见doc/develop_and_deploy.md

  • target.sh为嵌入式linux中自动启动应用程序脚本

  • load*.sh为嵌入式linux中加载驱动的脚本

  • .bashrc为嵌入式linux中配置环境变量的脚本

• protocol为上位机和下位机通信的协议

• hardware下位机主板、接口板、底板等的硬件设计

  • pl_platform为PL端硬件设计
  • xme0724ioextend为IO叠板的原理图和PCB

• source为XME0724板子上运行的源程序和模拟上位机程序

  • liunx_app为Linux上运行的应用程序，即业务逻辑
  • linux_driver为Linux上的驱动，用于控制自定义的PL端硬件，其中drv_test结尾的目录为相应驱动模块的测试应用程序
  • petalinux_config为petalinux工具在编译u-boot、kernel、rootfs前进行的配置
  • petalinux_devicetree为本次自定义的Linux设备树文件部分，其余设备树为自动生成的
  • petalinux_hwdescription为petalinux所使用的硬件描述文件，包含了vivado工程中的比特流等信息
  • sim_uppermachine_manul为基于pyside6所编写的软件，用于模拟上位机发送指令，方便调试

版本

由于经常有不同类型的新要求出现，比如分选糖果、分选烟梗、同为糖果也具有不同的参数，因此不同的下位机型号（注意不是更新，比如同一台机器需要设置新的参数）应建立不同的分支，主分支无实际意义

分支命名规则（不使用中文，小写无空格）

b分支编号-p生产环境项目名-t分选对象[-其他特点1[-其他特点2...]]

中括号在这里表示可省略的项，中括号本身不应出现在实际命名中，其他特点应字母打头，可有多个，"-"相连

使用Git的tag功能定义版本（注意连着tag一起push），Github仓库的release功能同步发布最新版本

版本号遵循定义如下（不使用中文，小写无空格）

b分支编号-d文档版本-hPCB设计版本-lFPGA设计版本-p协议版本-s脚本版本-aAPP代码版本-i驱动版本-c系统编译配置版本-e设备树版本

分支编号和分支命名中编号一致。各部分版本应在相应目录下创建文件注明，比如2.1版本的PCB设计：PCB工程目录中建立version文本文件，内容为文本2.1。对于涉及整体设计的大改动版本号加1，其余改动版本号加0.1。每个分支的版本各自独立，新分支的版本从1.0起计算，也可从建立分支处原有版本起计算

作者

作者觉得还是不说明是谁比较好，免得毕业后有提着示波器的师弟师妹来问问题
